| Twisted Pair (Çift
dolanmış sarmal) kablo, bazen UTP (unshielded twisted
pair) olarak da geçer. Evlerimizdeki telefon kablolarına
benzer bir yapıdadır.

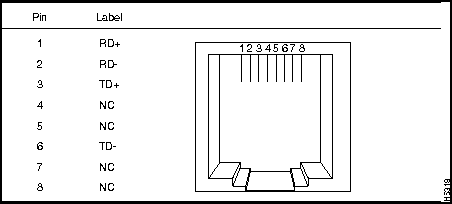

Bu kablonun ucuna 8 bağlantı
noktası olan (yukarıdaki resim) RJ-45 jak takılır
ve bilgisayarımızdaki network kartına
bağlanır.
Evlerimizde telefonlarımızın
arkasına giren RJ-11 kodlu jaktır ve 4 bağlantı noktası
mevcuttur (ancak biz ortadaki iki tanesini kullanırız,
telefon teli 2 tanedir çünkü -bazı ülkelerde de bu dört
yoldan dıştaki iki tanesi kullanılır, modemlerin içinden
çıkan kablo bazen böyle olabiliyor, buna dikkat
edin-).
10Mbit kablolamada Category 3
veya Category 5 kablo kullanılabilir. Ancak günümüzde
kablo fiyatları düşünüldüğünde direkt CAT5 kullanmak en
sağlıklı yoldur. CAT5 kablo 100Mhz 'e kadar veri
iletimini güvenli kılar. 8 adet birbirine dolanmış, ayrı
olarak reklendirilmiş, tek damarlı kaliteli bakır telden
yapılmıştır.
İki tipi mevcuttur: Kaplamalı
(shielded) ve kaplamasız (unshielded). Kaplamalıda tel
çiftlerini örten metal bir koruma ve bunun üstende
plastik kılıf mevcuttur. Kaplamasız da ise sadece
plastik kılıf ile tel çiftleri bir arada
tutulur.

Tüm
bunların yapılış sebebi (çift dolama,metal kılıf)
kablodan geçen sinyalin çevredeki elektromanyetik
alanlardan geçerken bozulmasını önlemektir. Motorlar,
fülorasan lambalar, elektrik kabloları vb. birer
elektromanyetik alan üretecidirler.
Dolanmış çiftlerin manyetik koruma
özelliğinden faydalanabilmek için renk sıralamasına
dikkat etmek gerekir, doğru renk sıralaması için
sayfanın devamına bakın.
Bu arada şunu da söylemek gerekiyor,
100 Mbit çalışacak ve veri güvenliğinin ön planda olduğu
bir networkte, sadece kullanılacak kablonun değil,
jak'tan, duvar prizine kadar tüm kablolama parçalarının
CAT 5 standardında olması gerekir.
Unutmayın
"zincir, en zayıf halkası kadar
sağlamdır ! ". |
|
Dikkat
!
Eğer kullandığınız network kartı
COMBO ise, yani hem 10base2 T konnektor girişi, hemde
10baseT RJ-45 jak girişi var ise network kartının
ayarlarında kullandığınız, yani kablonun takılı olduğu
girişi aktif hale getirmeyi unutmayın. Günümüzde bir çok
network kartı bunu otomatik olarak
yapacaktır. |
|
| Twisted Pair
kablolamada bilgisayarları birbirine bağlamada HUB adı
verilen cihazlar kullanılır.
Bu tip kablolama Star(yıldız)
topolojisine göre yapılır.Yani her bir terminale
kendisine ait bir hat çekilir. Daha sonra tüm bu
hatların uçları, Hub adı verilen cihazda
birleşirler.
Hub'lar herhangi bir portuna
takılı kablo üzerinden gelen network sinyalini
güçlendirerek diğer portlara iletir.
Hublar çoğu zaman ayrı bir güç
beslemesine ihtiyaç duyarlar. Bunun için hub'la beraber
bir adaptör veya direk prize takmak üzere power kablosu
gelecektir. |
|
Hub'lar 5-8-16-24
... portlu olabilirler. Birçok Hub'da ayrıca bir
adet 10base2 Thin Ethernet konnektörü
bulunur.
Sistem açıkken dahi Hub üzerinden
herhangi bir kabloyu söküp takabilirsiniz. Ayrıntı için
Twisted
Pair ve Koaksiyel sayfasına
bakın.
Networkünüz büyüdükçe birden fazla hub'a
ihtiyaç duyacaksınız. |
|
| Dikkat!
Eğer iki Hub'ı birbirine
bağlayacaksanız şuna dikkat edin : Bazı Hub'larda diğer
bir Hub bağlantısı için özel bir port bulunur, yada en
son port bir ayar anahtarı ile normal bağlantı portu
veya diğer bir Hub bağlanması için konfigure edilebilir.
Eğer elinizdeki böyle bir cihazsa, gerekli ayarı
yaptıktan sonra normal bir TP kablo ile iki hub'ı
birbirine bağlayabilirsiniz. Ancak Hub üzerinde böyle
bir ayar veya özel port yoksa, yani tüm portlar normal
bağlantı içinse iki hub arasında CROSS kablo
kullanmalısınız.
Çok büyük ağlarda birden fazla
hub kullanılır. |
|
Sıklıkla 10base2
bir kablonun Backbone(omurga) olarak kullanıldığı,
10baseT
ağlar görebilirsiniz.
Burada tüm netwok
trafiği sonuçta backbone üzerinde olacaktır. Günümüzde
backbone olarak Fiber kablolar kullanılmaktadır.Thin
Ethernet en fazla 10 Mbit veri aktarım hızını
desteklediği için günümüz hızlı networklerinde backbone
olarakta kullanılmaz.
|
|
| Eğer sadece iki bilgisayarı TP kablo ile
bağlayacaksanız hub'a gerek yok
! |
Evet, eğer sadece iki bilgisayarı TP kablo
ile bağlamak istiyorsanız,
hub kullanmak zorunda
değilsiniz.
Ancak burada kullanacağınız
normal bir bağlanmış kablo değil,
CROSS bağlanmış
kablodur.
 |
10 Mbit Twisted
Pair normal kablo bağlantısı:
|
| Pin |
JAK #1 |
<---kablo---> |
Pin |
JAK #2 |
| 1 |
White/Orange |
|
1 |
White/Green |
| 2 |
Orange/White |
|
2 |
Green/White |
| 3 |
White/Green |
|
3 |
White/Orange |
| 6 |
Green/White |
|
6 |
Orange/White |
Görüldüğü gibi 10Mbit
(10baseT) bağlantıda yalnızca 4 tel kullanılır.
100mbit
bağlantıda ise 8 telin hepsi de kullanılır.
Kural olarak normal
kabloda (cross değil ! ) hiçbir şekilde çaprazlama yada
karışıklık yoktur. Yani birinci jakın 1 nolu pini,diğer
jakın 1 nolu pinine, iki ikiye ...
bağlanır.
Jak'a alttan baktığınızda bu şekilde (renk ve
bağlantı olarak) görmelisiniz.
|
10 Mbit Twisted
Pair CROSS kablo
bağlantısı: |
| Pin |
JAK #1 |
<---kablo---> |
Pin |
JAK #2 |
| 1 |
White/Orange |
|
3 |
White/Green |
| 2 |
Orange/White |
|
6 |
Green/White |
| 3 |
White/Green |
|
1 |
White/Orange |
| 6 |
Green/White |
|
2 |
Orange/White |
|
Kablo üzerindeki
Sinyaller: |
| Pin |
Kablo |
Sinyal |
| 1 |
White/Orange |
Transmit - |
| 2 |
Orange/White |
Transmit + |
| 3 |
White/Green |
Receive - |
| 4 |
Blue/White |
|
| 5 |
White/Blue |
|
| 6 |
Green/White |
Receive + |
| 7 |
White/Brown |
|
| 8 |
Brown/White |
|
|
|
